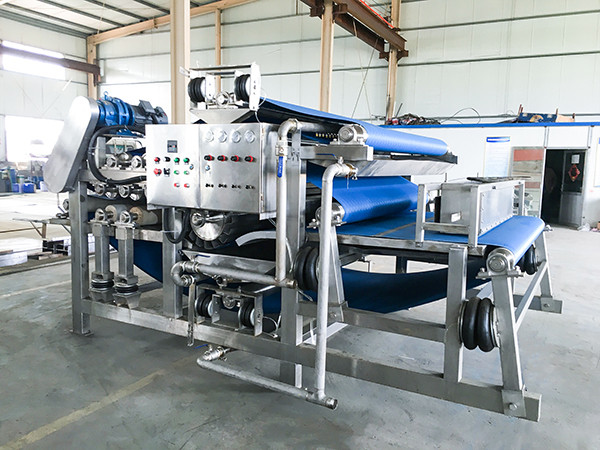

帶式壓榨機是我公司在引進國外同類產品技術基礎上，自主開發的一種新型壓榨設備。該設備采用了整齊排列壓榨輥的結構型式，它能連續完成上料、壓榨、濾網洗滌、卸渣等工藝操作。具有壓榨效率高、生產能力大、洗滌效果好、操作靈活、維護簡單等優點。主要應用于水果、蔬菜、咸菜、酒糟、豆腐渣、淀粉渣、制藥渣、植物等物料的榨汁或脫水。

帶式壓榨機由機架、壓榨段、驅動裝置、濾帶漲緊裝置、濾帶糾偏系統、收集盤及排放管、電氣控制系統等組成。

1、機架

機架包括外部和內部主機架部分。外部包括支撐功能（所有輥子、濾帶、濾帶張緊裝置、濾帶洗滌裝置等等）的托架和構件內、外框架部分。內部設計成不銹鋼收集盤。

2、壓榨段

所有輥子高低分散布置，網帶的行走軌跡就形成了一個“S”形的排列，這樣的排列正好達到了設備壓榨的特性。由于濾帶的張力所產生的單位面積壓力，直接與濾帶張力成正比，而與這些輥的直徑成反比。這些輥的直徑沿壓濾帶的運行方向遞減。因此，在zui后一個輥處的壓力達到zui大值。輥尺寸基于zui大允許偏差為輥面寬度的0.5毫米/米以下。所有輥子均采用Q235無縫鋼管，表面包膠10mm。

3、驅動裝置

每臺帶式壓榨機配備1套驅動裝置，驅動裝置減速機采用電磁調速減速機，濾帶速度可以調節。
驅動裝置具有過載和過熱保護功能，防護等級IP55，絕緣等級為F。

4、濾帶壓榨裝置

濾帶壓榨裝置通過調節氣囊壓力來調節，氣壓通過氣囊傳遞至對壓輥，然后與上方擠壓輥進行對壓，使濾帶壓力變化。
氣囊工作壓力為4～6bar。可通過靈活調節氣囊壓力大小來調節對壓輥擠壓程度，使設備的壓榨效果達到zui好。氣囊為質優橡膠材質。

5、濾帶糾偏系統

本機采用氣缸糾偏，反應靈敏，對濾布和糾偏輥子的磨損小，而且穩定可靠。這種裝置通過兩個氣缸控制調節輥的旋轉運動。一個感應板，將濾帶邊緣的位置傳送給相關的自動控制裝置。

濾帶糾偏系統作為連續自動濾布導向系統是帶式壓榨機不可分割的一部分，可平穩連續的運轉，動作靈活可靠，當濾帶偏離中心15mm時糾偏裝置自動工作，可反復工作5萬次。

濾帶調節的調控裝置和氣缸壓力調節都是氣動操作的。氣缸通過塑料軟管被提供有所需量的壓縮空氣。操作本機所需的氣動元件都位于氣動控制箱內，該箱安裝于帶式壓榨機機架的一側。

6、電氣控制系統

電氣控制系統具有聯鎖、開停、自保護等各種控制及顯示功能，用戶僅需提供一外接電源。設有自動/手動切換。控制柜內的主要電氣元件采用正泰電器元件。每臺帶式壓榨機配現場控制箱，可進行開、停、急停及調速等操作。
